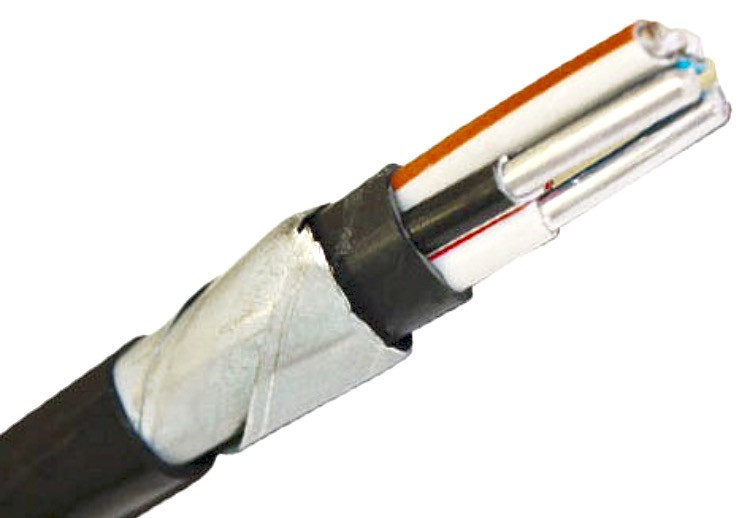

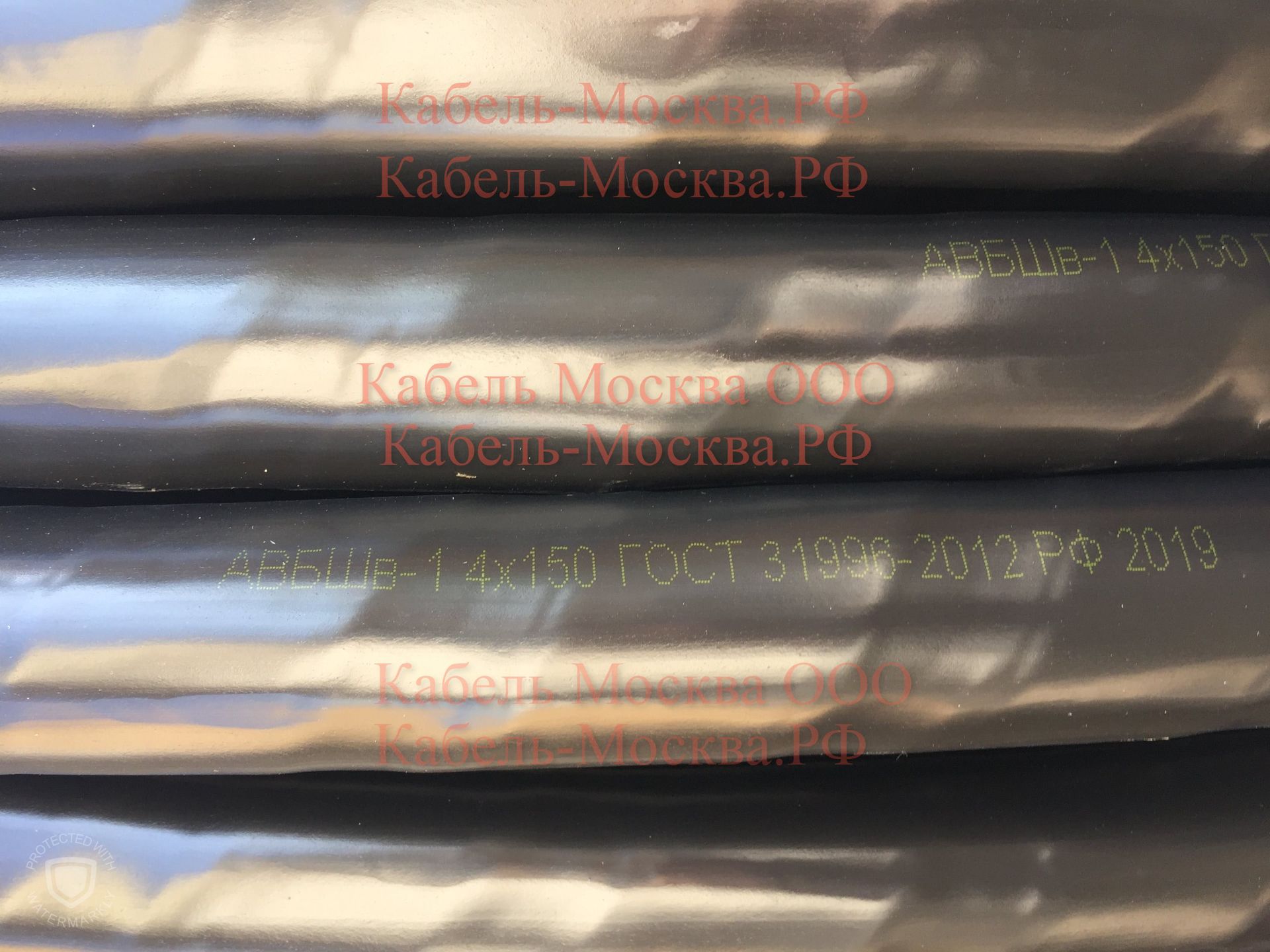

Конструкция силового бронированного кабеля ВБбШв (по новому ГОСТУ обозначается как ВБШв) состоит из медных токопроводящих жил (1-проволочных или многопроволочных) в ПВХ изоляции, эти жилы заключаются в ПВХ оболочку. Поверх первичного слоя оболочки располагается броня – навивка из двух стальных оцинкованных лент, наложенных внахлёст. Наружный покров (внешняя вторая оболочка) – плотно прилегающий шланг из ПВХ пластиката.

Кабель ВБбШв предназначен для монтажа силовых линий и подключения электроустановок в сетях до 0,6/1 кВ. Часто используются в качестве основной или резервной питающей линии, а также в вводно-распределительных цепях жилых, общественных и промышленных зданий.

Применение

Бронированные кабели серии ВБбШв практически не имеют ограничений по способу прокладки: линии ВБбШв можно монтировать в земле, по воздуху, в специальных пустотах и кабельных сооружениях. Температурный диапазон достаточно широк: электротехнические характеристики и механическая прочность ВБбШв не изменяются при температуре окружающей среды от -50°С до +50°С. Допускается использование кабелей данных марок при относительной влажности до 98%, т.е. в сырых и особо сырых помещениях.

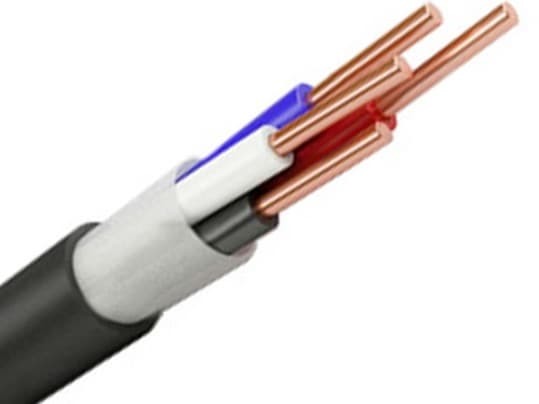

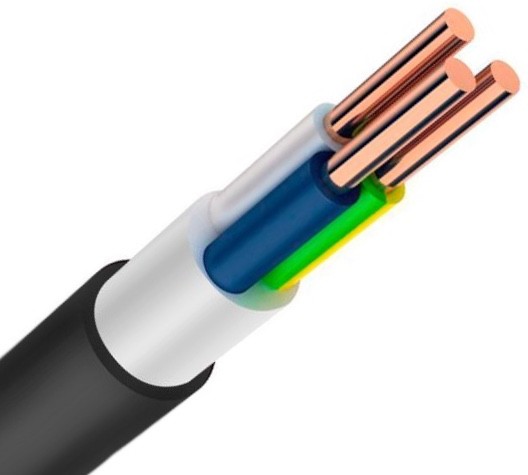

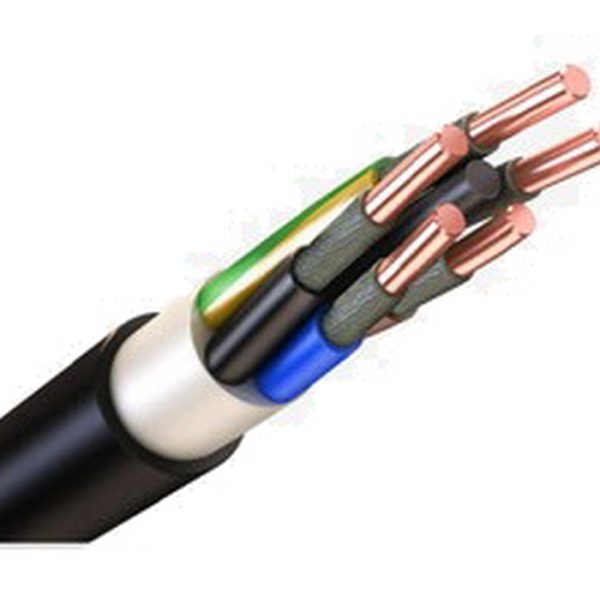

Силовые провода ВВГп нг(А) LS предназначены для распределения и передачи электроэнергии при переменном и постоянном напряжении до 0.66 кВ и частоте 50 Гц.

Провода применяются в сухих и влажных производственных зданиях, торговых и жилых помещениях, а также на открытом воздухе в тех местах, где нет механических нагрузок (например внутри стены, в коробах, снаружи в кабель-канале или с фиксацией хомутами).

Оболочка из ПВХ-пластиката позволяет прокладывать провода в тех местах, где происходят постоянные температурные перепады (до 35 C), и имеет место повышенная влажность воздуха, вплоть до 98%. ПВХ-пластикат устойчив к плесневым грибам и другим негативным воздействиям природы.

Силовой кабель ВВГнг-FRLS относится к огнестойким, не менее чем 90 минут может выдерживать огонь, жилы медные одинакового сечения. Четырехжильные силовые кабели могут иметь одну жилу меньшего сечения (жилу заземления или нулевую).

Огнестойкие кабели ВВГнг-FRLS применяются для передачи и распределения электроэнергии и сигналов в стационарных установках при переменном напряжении до 1 кВ с частотой дл 1000 Гц и постоянного напряжения 1 кВ. А также для эксплуатации в кабельных сооружениях, на общепромышленных объектах и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-001-97), а также во взрывоопасных зонах всех классов, кроме В-1. Класс пожарной опасности силовых кабелей по классификации НПБ 248-97-П1.4.2.2.

Кабель предназначен для групповой прокладки. Имеет пониженную массовую долю хлористого водорода, выделяющегося при горении, не распространяет горение при групповой прокладке, имеет низкое дымообразование при горении и тлении.

Кабели на напряжение 10 кВ занимают особо важное место в категории кабелей среднего напряжения. Долгие годы в категории кабелей среднего напряжения превалировали кабели с пропитанной бумажной изоляцией (БПИ). Это связано с тем, что БПИ являлась единственным видом изоляции на данное напряжение. Наряду с этим шел интенсивный поиск изоляционного материала на основе полимерных композиций, который обладал бы значительными преимуществами и мог заменить БПИ. Такой материал был получен на основе полиэтилена и получил название сшитый полиэтилен (СПЭ).

Кабели с изоляцией из сшитого полиэтилена (СПЭ) призваны заменить морально устаревшие кабели с пропитанной бумажной изоляцией. Этот процесс в промышленно-развитых странах начал осуществляться с 60-ых годов.

В настоящее время многие страны практически полностью перешли на использование силовых кабелей среднего напряжения с изоляцией из сшитого полиэтилена (СПЭ) и имеют положительный опыт эксплуатации. Так в США и Канаде данные кабели занимают 85% всего рынка силовых кабелей, Германии и Дании - 95%, а в Японии, Франции, Финляндии и Швеции - 100%.

В последнее время в России ведущие энергосистемы также ориентированы на использование кабелей среднего напряжения с изоляцией из СПЭ при прокладке новых кабельных линий и замене либо капитальном ремонте старых.

Переход на кабели с изоляцией из СПЭ взамен кабелей с БПИ обусловлен рядом неоспоримых преимуществ:

• более высокая надёжность в эксплуатации;
• меньшие расходы на реконструкцию и содержание кабельных линий;
• низкие диэлектрические потери (коэффициент диэлектрических потерь 0,001 вместо 0,008);
• высокая стойкость к повреждениям;
• большая пропускная способность за счёт увеличения допустимой
• температуры нагрева жил: длительной (90°С вместо 70°С), при перегрузке (130°С вместо 90°С);
• более высокий ток термической устойчивости при коротком замыкании (250°С вместо 200°С);
• низкая допустимая температура при прокладке без предварительного подогрева (-20°С вместо 0°С);
• низкое влагопоглощение;
• меньший вес, диаметр и радиус изгиба, что облегчает прокладку на сложных трассах;
• возможность прокладки на трассах с неограниченной разностью уровней;
• более экологичный монтаж и эксплуатация (отсутствие свинца, масла, битума).

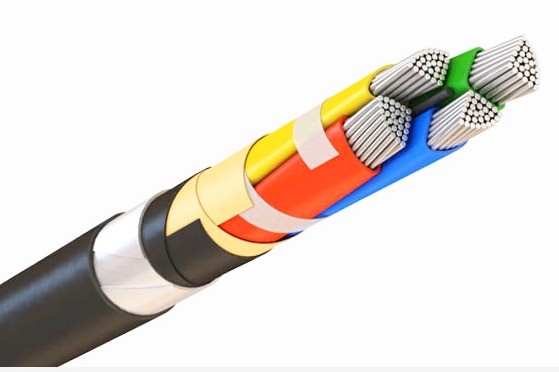

Одним из питающих потребителей и распределяющих электроэнергию проводников служит силовой кабель АСБл. Конструкционной особенностью кабеля является дополнительный слой — защитная броня. Кабель используется как на постоянном, так и на переменном напряжении в диапазоне от 1,6 кВ до 10 кВ на значении промышленной частоты 50 Гц. В климатические зоны, в которых может эксплуатироваться проводник, входят умеренный и холодный климатические зоны.

Отличием кабеля АСБ и АСБл является то, что силовые кабели АСБл  покрыты дополнительными лентами из битума, расположенным непосредственно под защитной бронёй.

Область применения кабеля АСБл

Прокладка бронированного проводника может проходить в закрытых зданиях и сооружениях, вдоль стен и фасадов зданий. Особенность заключается возможности монтажа и эксплуатации проводника в грунте и под землей, протекание грунтовых блуждающих токов не играет роли. Конструкция кабеля создает все условия для обеспечения безопасности, так как отсутствует риск возникновения деформаций, не поддается растяжению.

Все вышеперечисленные факторы и свойства кабеля дают возможность укладки кабеля в почве с различным уровнем коррозионных процессов и ее агрессивных составляющих. Материал силового кабеля устойчив к различным температурным перепадам. Широкий диапазон температур создает условия для эксплуатации в умеренном и холодном климате.

Силовой кабель АСБл помимо всего имеет возможность использоваться в электрифицированных транспортных сетях при условии, что проводник не будет растягиваться. При укладке на транспортных линиях и трассах уровень блуждающих токов не нормируется. Проводники могут быть использованы на закрытых территориях, вдоль стен, туннелях. Наличие защитной брони позволяет выдержать различные механические воздействия.

Условия эксплуатации кабеля

Силовой кабель прокладывается в любых удобных положениях, в коммуникационной траншее и трассах.

Расшифровка кабеля АСБл

Маркировка кабеля включает в себя информацию о своей конструкции  и его составляющих:

А – токоведущая алюминиевая жила.
С – в свинцовой оболочке.
Б – защитная броня в качестве дополнительных лент.
л – лавсановые ленты.

Конструкционные составляющие силовых кабелей включают в себя нижеуказанные элементы:

• Токопроводящая жила выполняется из алюминия. Жила имеет секторную форму, в составе которой одна либо несколько проволок. Поясная изоляция и изоляция фаз изготавливаются из нескольких бумажных слоев пропитанных специальным составом. Свободное место среди жил заполняется скрученными бумажными жгутами, которые обеспечивают защиту от междуфазного замыкания и препятствуют процессам возгорания.
• Кабельная подушка для смягчения структур кабелей и повышения его прочности изготавливается из слоя битума,  креп (гофрированной)  бумаги, ленты ПЭТФ.
• Наружная свинцовая оболочка оборачивает полностью проводник.
• Подушка изготовляется из достаточно высокопрочных  элементов, поддающихся изгибу, выполняющих защитную функцию. Состав подушки: битум, стеклопряжка, также бронированные сталью ленты.
